医用分子筛中心制氧系统
和佳公司与全球知名制氧设备生产商及供应商--美国AirSep公司进行技术合作，采用全球知名品牌制氧主机作为整套制氧系统的核心组件，在系统中采用美国AirSep公司先进的控制技术，同时，和佳公司充分利用公司的技术及软件优势，在系统中配置了智能化远程监控系统、压缩空气水份监测装置等一系列监测系统，确保了氧气的高品质，完善了系统的远程监控功能，提升了售后服务的质量，同时实现了氧气的全方位监测，延长了整套设备的使用寿命，获得了国家颁发的多项专利证书，具有技术领先性。
|
全球知名品牌制氧主机
采用美国原厂原装整机进口制氧主机作为整套系统的核心组件，制氧主机，无论是分子筛基础物质、控制系统还是氧气输出的各项指标，均在同行业中处于领先地位，产品具备优异的稳定性、可靠性、耐用性。
|
|
和佳高性能自主研发分子筛制氧主机
采用原装进口沸石分子筛，引进PSA分子筛制氧技术，性能稳定，釆用先进的人机对话界面，可根据医院用氧需求量灵活调整制氧机参数，较大程度降低能耗；运行状态可实现远程监控和参数远程调整，同时可根据医院用氧量的大小自动启动、待机、停止。
|
|
|
空气动力源系统
采用国际知名品牌高效螺杆式空压机，具有低噪音、效率高、故障率低、易维护、智能化控制、模块式设计特点
|
|
空气冷干系统
◆ 采用国际知名品牌高效冷冻干燥机，采用双级冷冻方式。
◆ 预留充裕大马力制冷量,压缩空气经充分预冷再制冷,露点温度稳定。
◆ 采用高效可靠的汽水分离器和全自动电子排水器，有效避免了水份的二次蒸发和因排水不畅而将水带入下游管道中
◆ 全自动控制，具有电气的高温、过流保护和冷媒的高低压保护功能，其性能优良，运行可靠，操作简便。
|
|
|
空气过滤系统
◆ 采用国际知名品牌多级过滤系统 ，采用主路过滤器及双级精密过滤装置；
◆ 高效除尘、除油、除水功能，过滤小至0.01um的固态颗粒物；
◆ 真正做到无油化设计，延长整套制氧系统的使用寿命。
|
|
氧气流量计
◆ 采用Siargo流量计，具有压力损失小，高可靠性和稳定性，采用液晶数码显示，精确在线测量氧气的实时流量和累计流量；
◆ 具有远程数据输出接口，便于设备远程监控。
|
|
|
智能化远程监控系统
和佳公司率先在设备中安装远程监控系统，并首家在总部设立售后服务远程监控中心，通过互联网实时监测客户设备的运行情况，增加了客户制氧供氧的安全性及可靠性。
该系统具有全自动控制、运行调节、自动启动备用氧源、数据监测、数据备份、数据打印、数据输出、故障自检、自动报警、短信报警、联网监控、模块升级等独特的实用性和可操作性。
|
|
氧气在线监测系统
◆ 对氧气进行全方位监测，确保氧气品质。
◆ 和佳公司专利产品：
◆ 实时监测氧气中水份含量值、氧气中一氧化碳含量、氧气浓度值，高/低于标准设定值时报警。
◆ 各数据可实现远程监控。
◆ 具备本地、远程报警功能。
|
|
医用中心吸引系统
|
集成式医用中心吸引系统由水环式真空泵、气水分离器、真空缓冲罐、真空电磁阀、紫外线杀菌消毒装置、自主散热系统、固定底座、管路管件及电气控制系统组成。具有全自动控制、自动切换运行、智能化控制、模块化设计、动态控制、环保排放、远程管理、施工简便等特点。
|
|
油环式真空泵
真空泵自动启停参数可调；
真空度稳定；
100%无废水，防止污染，更加环保；
易维护、保养周期长；
低噪音、节能。
|
|
|
水环式真空泵
真空泵采用机泵同轴式直联设计；
真空泵自动启停参数可调；
100%无油设计，有利环保；
独特的柔性排气口设计，工作效率高；
机械密封，防泄漏，降低维护成本；
|
|
一、工作原理概述
通过总线分布式数据采集方式，将医院各监控区域（包括手术部、普通病区及气体站房等）的主要气体监控参数进行采集，通过数据总线传输至监控中心，由监控计算机对运行数据进行采集、分析、控制和处理，对所有运行参数形成完善的数据库文件，对各现场的气体参数进行全方位的监控。
具有集中监控（压力、流量及氧气纯度等参数）、实时查询（如历史记录、报警记录等，并可打印）、异常报警、远程诊断（数据共享，便于集中管理，专业数据接口可实现跨平台数据交换）等功能。
可实现监测及管理相结合，监测更加及时、准确，管理效率提升，从根本上解决了医院医用气体统计难、计量难、管理难的现状。
二、流程图
三、产品功能
医用供气管网系统
|
医用供气管网系统是通过管道输送到手术室、ICU室、抢救室和各个病房的终端处，是安全、快捷的医疗设备系统。主要由输氧管路、压力监测报警箱、氧气流量计、供气终端等装置等组成。
医用供气管网系统采用人性化设计，全自动化管理，主要技术参数符合国家行业标准。
|

|
|
压力监测报警箱
采用压力监测报警箱，以便监测每个病区的各种气体压力情况，压力监测报警箱（含报警器）。
氧气二级稳压箱
楼层气源为液氧气体需加装一个该箱体，用于气体减压稳压。
|
|
氧气流量计
为了监测每个病区的氧气流量情况，对氧气进行计量核算，及时发现管道氧气是否泄漏。
医用气体监测箱
用于监测楼层分区域气体的压力情况，并实施欠压，超压报警。
|
|
|
分气缸或集气缸
在中心供气站氧气或负压或压缩空气出口处各安装一台分气缸，起气体聚积、分支作用，分气缸可预留接口，医院各大楼、各病区的输送管道可分别接驳到分气缸的各个输出接口上。
|
|

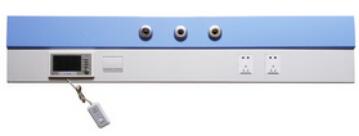

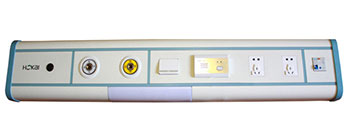

医用终端设备带系统
铝合金医用设备治疗带表面采用电泳处理及静电喷塑，颜色由院方选定，面板可拆卸，选用国家标准铝材料，通过科学人性化的设计，由精密模具高温拉制而成的豪华型治疗带型材，不仅强度高、韧性好，而且有很强的抗氧化能力和耐磨性，流线性造型，有很强的抗破坏能力。
气体终端具有密封严密、插拔灵活、力度适中、手感好、使用寿命长、外形美观的特点，可实现单手操作。设有防错插功能，终端内采用硅胶密封，可连续插拔二万次以上无故障。
|
传统三腔设备治疗带：
和佳自主开发
精选优质铝合金
表面静电喷塑
多模块化拼装
气电分离，相互独立。
|
双腔式铝合金设备治疗带：
和佳自主开发
双通道设计，气电彻底分离，安全可靠
元器件的独特安装方式，降低保养、维修难度，增加设备带使用寿命
人性化渐亮渐灭式床头灯设计，增加病房舒适性
上下面板配色、组合的多样性，灵活适用于各科室 。
|
|
壁画式设备带：
和佳自主开发
整体采用数控冲床一次开孔裁剪，并由数控折板机床成型，结构牢靠，精度高
三腔设计，实现气体、强电、弱电的完全分离，安全可靠
崁入式结构设计，不使用时，设备带就是一幅装饰壁画，提高病人舒适度
|
嵌入式设备治疗带：
和佳自主开发
嵌入式设计，表面与墙壁或装饰墙基本持平，安全美观
模块化设计，根据需求配置灵活更改大小，适用性强
每个面板对应一个通道，实现气电完全分离
外框、面板采用静电喷塑，美观大气
多面板组合，灵活多变
|
四腔设备治疗带 个性化外观定制设备治疗带
医用智能呼叫对讲系统
“智能化病房护理呼叫信息系统”，坚持以“人”为本，以医、护、患为中心，其突破传统呼叫概念，着重于病房智能呼叫和临床信息管理两大体系建设,其覆盖数字化病房建设各个环节，支持智能呼叫、呼叫转移、护士定位、信息发布、可视门禁、护理标识、护理管理和统计分析等功能，可实现与医院信息管理系统（HIS）无缝连接，对加强病房管理，减轻工作强度，提高护理质量，增加患者满意度等具有超现实的重要意义。
|
床头分机
护理床头卡和预警标识
智能呼叫终端
信息查询终端
|
|
护士工作站
床位一览表
护理工作一览表
护理单元管理
|
|
|
门口分机
病房门口号牌
智能呼叫终端
信息发布终端
|
|
医护主机
集成病区可视门禁系统，提供多种开锁模式
自动控制分机背光亮度，关屏时段可调
自动调节系统音量，提供4个可调时段
真人发声语音报号，播报次数可调，支持循环播报
实时监测患者的输液进度和吸氧时间，设置吸氧定时提醒
实时上传呼叫、通话、清除、护理等记录信息，通话录音
支持扩展值班室和护士手持分机，具备呼叫对讲功能
支持总线检测、短路报警、故障巡检、工作日志查询上传
支持桌面支架或墙面挂板安装
|
|
|
信息看板
通过护士站液晶电视，扩展信息看板和信息发布功能
实时显示HIS信息和呼叫信息
实时显示病区当日患者流动、住院人数、病危病重、手术安排、
值班医生、要事留言等统计信息
|
|
值班室分机
线缆规格CAT-5，分机号在线编码
采用3.2英寸高清屏，分辨率400*240
采用7色LED灯提醒呼叫患者的护理级别
支持和护士站呼叫对讲
支持和分机的呼叫对讲、未处理提醒与清除
支持对全病区的话筒广播
长按电源键可关机，不影响医护工作
|
|
